Схемы специальной аппаратуры
Наличие специальной аппаратуры способно резко увеличить деловой
потенциал разведчика в любой сложной игре.
Официальная продажа таких вещичек частично ограничена, хотя на
диком рынке можно найти как фирменные образцы, так и топорные подделки
отечественных фальсификаторов.
Они могут иметь значительную цену, не соответствующие обещаниям
параметры и расшифрованные данные, играющие на руку вашим противникам,
особенно если поставка сделана по индивидуальному заказу.
Излишние контакты способны привести к ненужным неприятностям. Но
очень часто можно обойтись довольно примитивными средствами вполне
самостоятельного изготовления. Другими поводами для подобной
самодеятельности могут служить внезапно возникающая необходимость и
ограниченные возможности финансового или ситуационного рода.
Схемы представленной ниже спецтехники предложены М. Шустовым, Г.
Таем и прочими отечественными и зарубежными любителями и
профессионалами. (Полезную дополнительную информацию на этот счет
можно найти, к примеру, в справочной книге В.И. Андрианова, В.А.
Бородина, А.В. Соколова "Шпионские штучки" (Спб. "Лань", 1996).

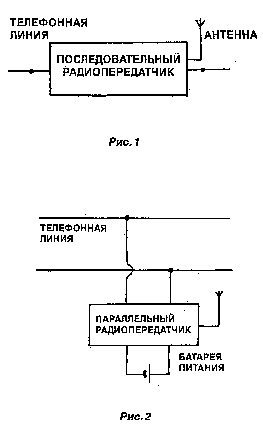

Рис. 1
Рис. 2
Рис. 3
Рис. 4

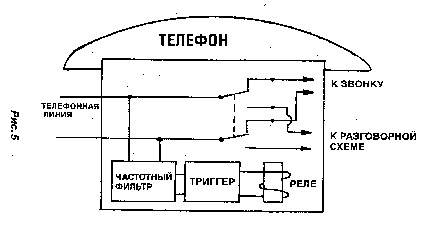

Рис. 5
Рис. 6

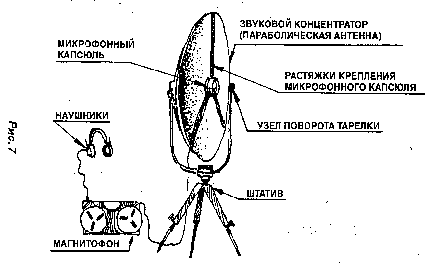

Рис. 7

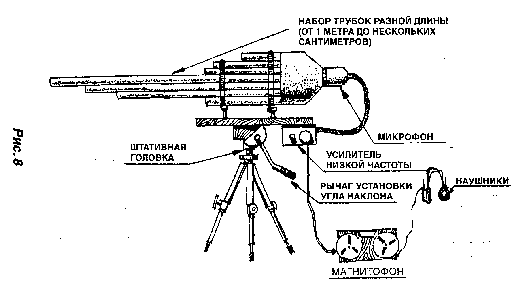

Рис. 8
Рис. 9

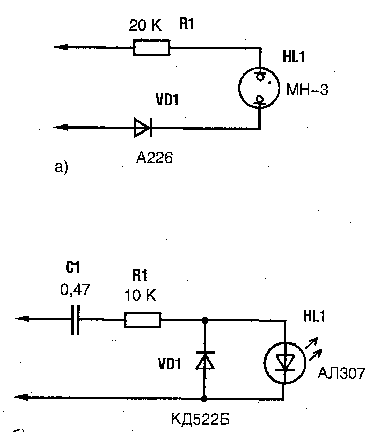

Индикаторы для нахождения нужной телефонной линии
а) на неоновой лампе (трубка положена - горит в прямом
направлении и не горит в обратном; трубка снята - не горит в любом
положении; вызов - вспышки при противополярности);
б) на светодиоде (вспышка при вызове).
Рис. 10
Индукционные отводки для телефонной линии
а) с использованием сердечника от ферритовой антенны (катушка -
600 витков ПЭЛ 0,06 мм);
б) с использованием броневого сердечника (при подключении чашки
раздвигают и одна жила линии вставляется вовнутрь магнитопровода;
катушка - 600 витков ПЭЛ 0,06 мм).
Рис. 11
Схемы последовательных радиожучков
а) диапазон: 65-108 МГц; дальность: 10-15 м; L1-8В, 0,5 d=4,L2-
3В, d=0,5;
Рис. 11
Схемы последовательных радиожучков (продолжение)
б) диапазон: 65-108 МГц; дальность: до 300 м; антенна: кусок
провода 15-60 м, L1 - 2+2В, 0,5 ж 5; L2 - 2В 0,5 поверх L1.
Рис. 12
Телефонный радиожучок с кварцевой стабилизацией частоты, дающий
излучение лишь при снимании телефонной трубки.
Диапазон: 65-108 МГц (зависит от частоты кварцевого резонатора);
дальность: до 600 м; антенна: кусок провода 30-50 см, свернутый
спирально, L1-7В 0,8 d=8 мм, L1-L2 - 100В 0,1 на МЛТ 0,25 > 100 кОм; 7
витков провода ПЭЛ 0,8 (или аналогичного), диаметр катушки 8 мм.

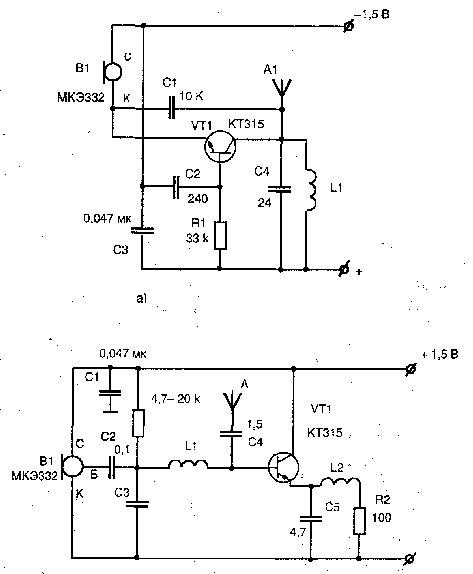

Рис. 13
Схемы простейших радиозакладок (f-66-74 МГц)
a) L1-6В 0,5 d=4мм или 1,5мм;
б) L1-15В 0,5 d=4 мм; L2 -100В 0,1 на обломке спички;

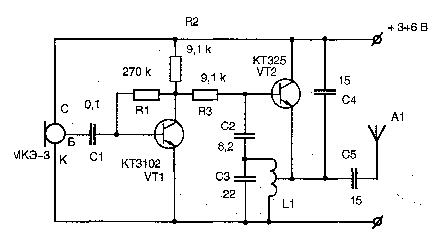

Рис. 13
Схемы простейших радиозакладок (f-66-74 МГц) (продолжение)
в) L1-6+6B 0,4 d=4мм.
Рис. 14
Схема автоматического запуска магнитофона в момент снятия
телефонной трубки
Рис. 15
Схема, включающая магнитофон при появлении звуков голоса
(встраивается в магнитофон, врезаясь в цепь питания
(стабилизатора) двигателя; "А" и "Б"-к переключателю рода работы,
чтобы на "А" подавался "+" при "воспроизведении" и "перемотке" , а на
"Б" - сигнал с выхода усилителя записи.)
Рис. 16
Универсальный усилитель низкой частоты, работающий с микрофонами
и индукционными отводками
Рис. 17
Импровизированный "игольчатый" микрофон
Рис. 18

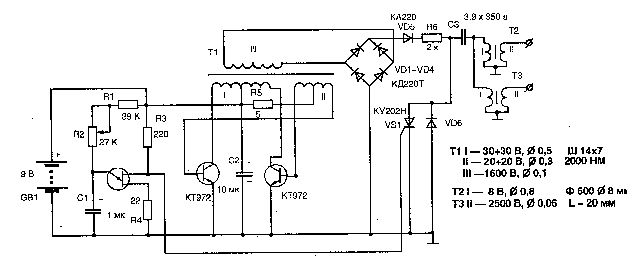

Схема электрошокера-парализатора
